10일차 [네트워크 관리] GNS3와 가상 머신(VMware) 연동 및 L3 라우팅 환경 구축 실습

1. GNS 설치

GNS는 경로상에 한글이 있으면 안됨

gnd를 더블클릭 한다.

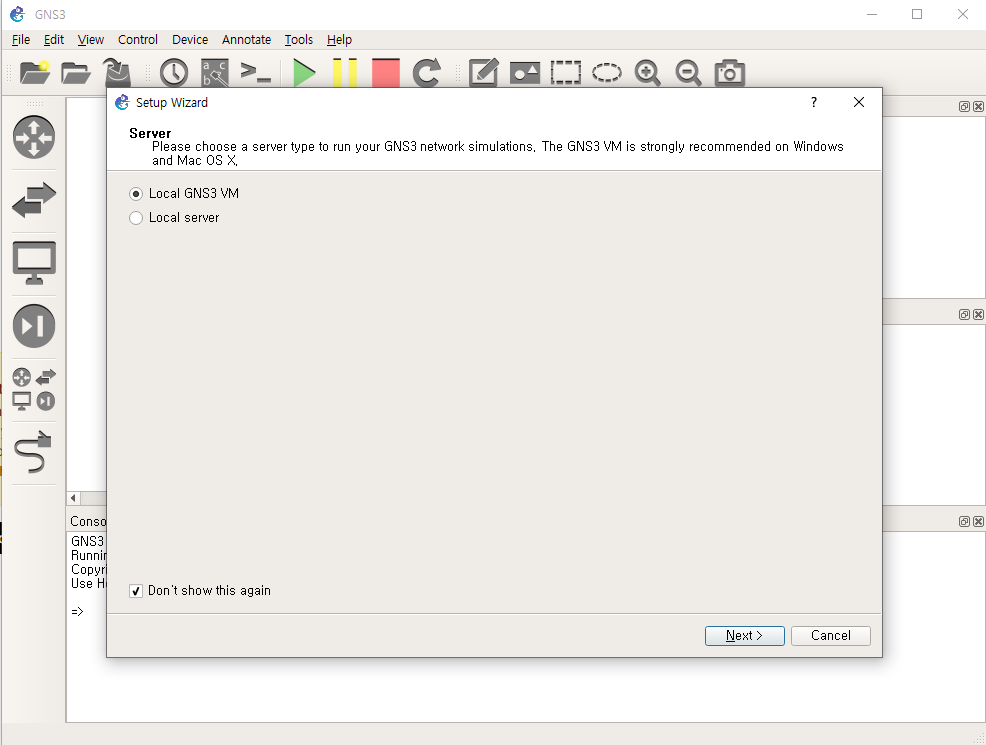

위와 같이 설정하고 넘어간다.

Cancel 클릭

* 로딩시 건들이지 않아야함

---

2. 디바이스 추가

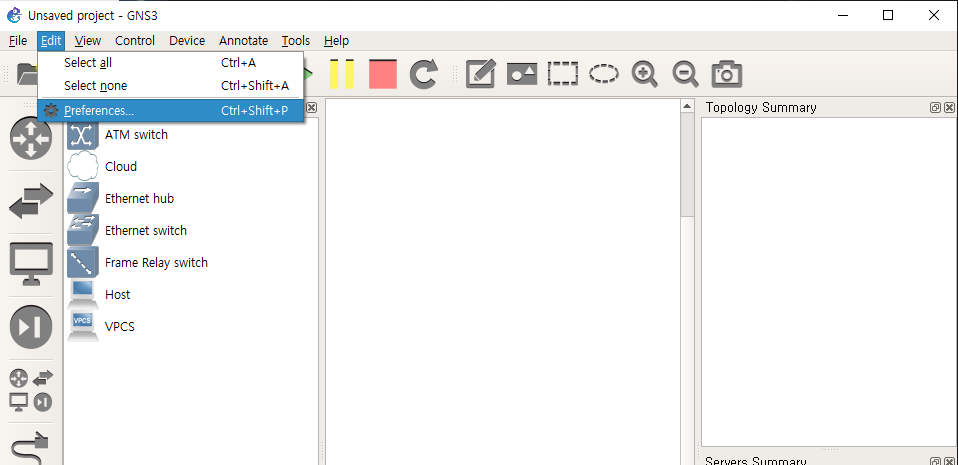

Edit > Preference 클릭

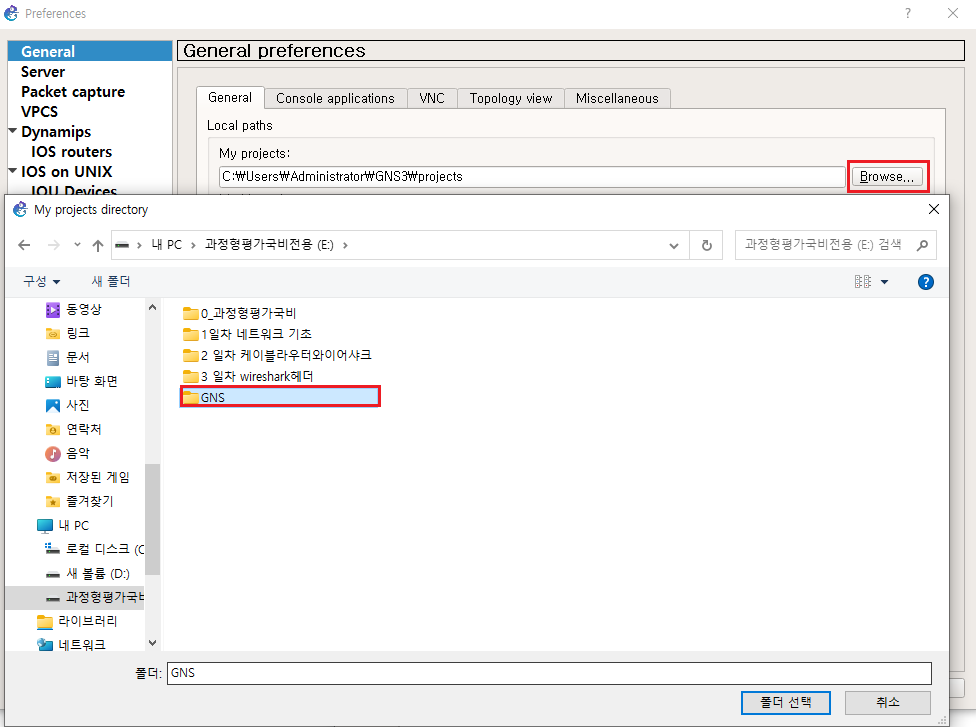

Browes > GNS 파일 선택

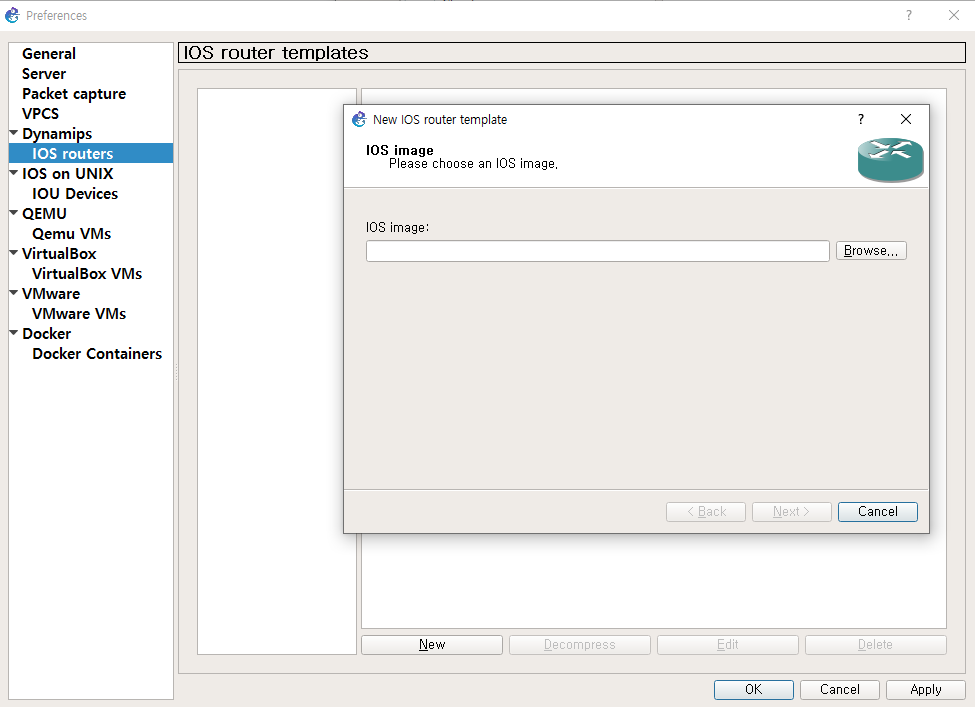

IOS routers > New > Browse 클릭

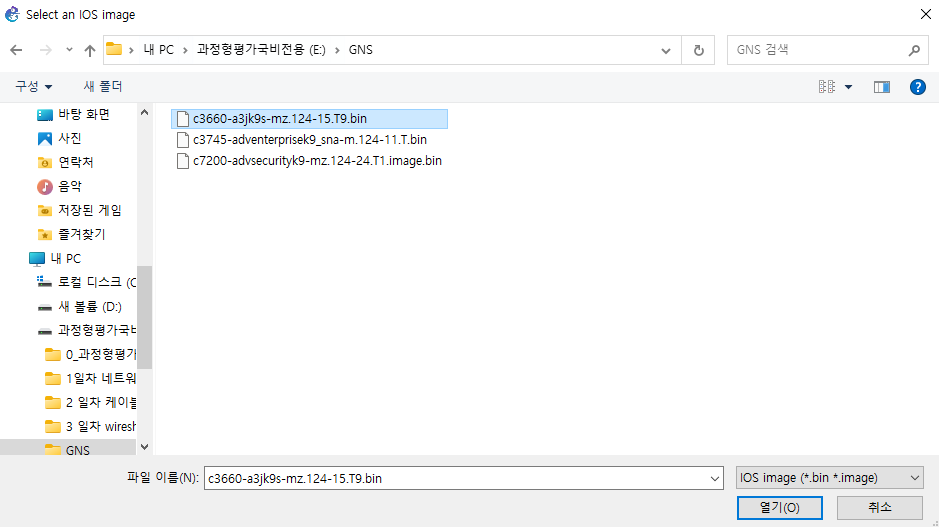

c3660 선택 후 열기

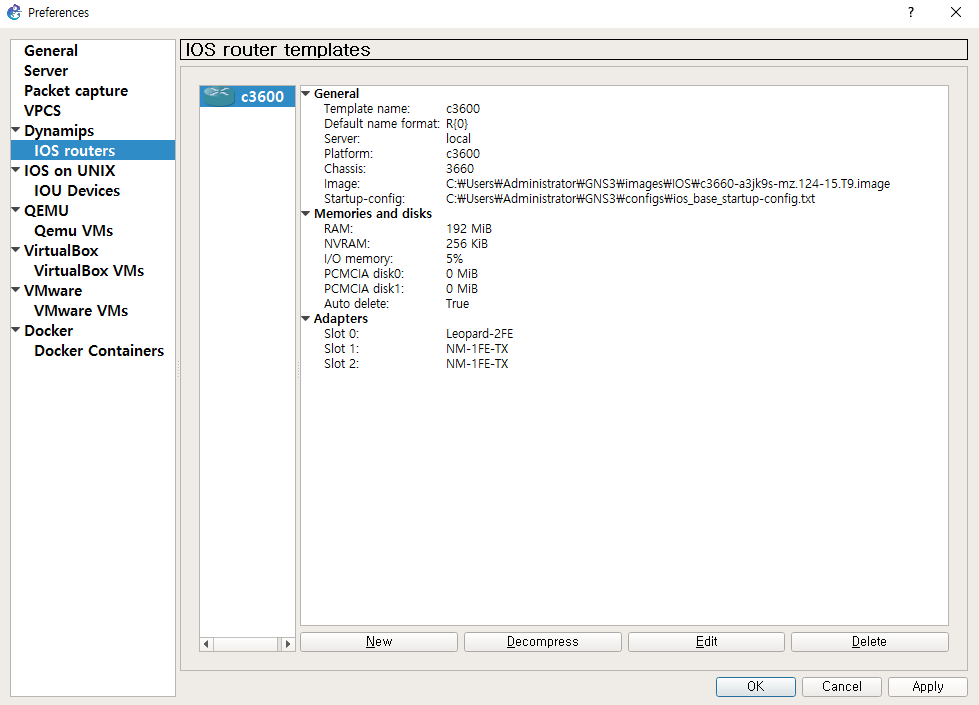

위와 같이 설정 후 Next

Apply > OK

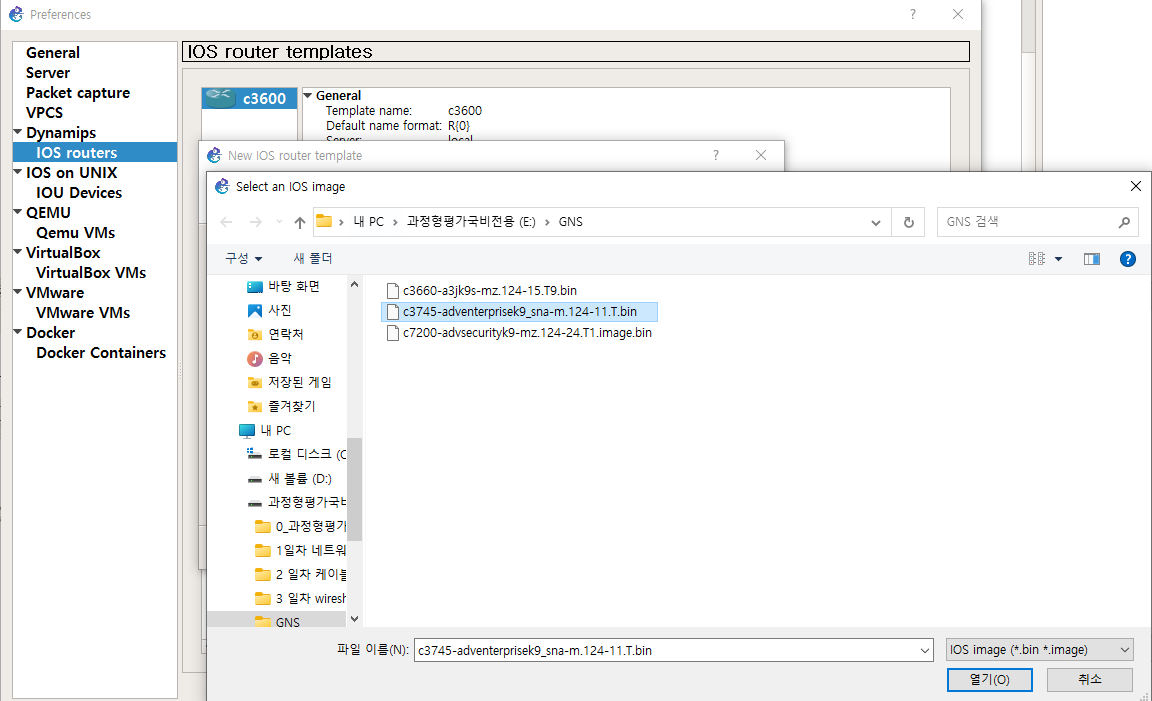

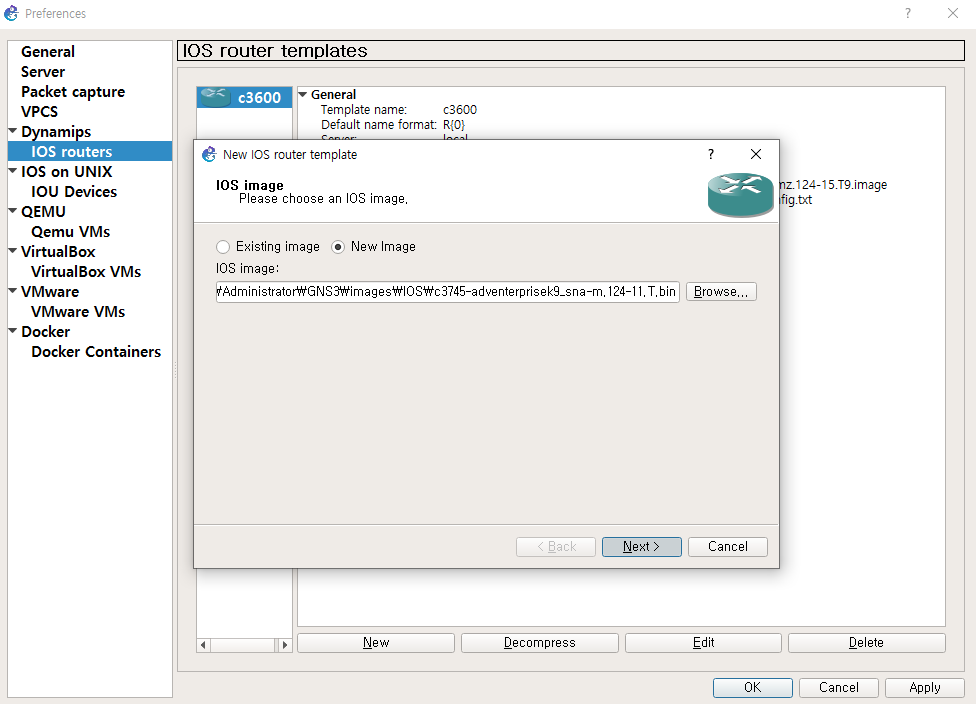

c3745 선택 후 열기



위와 같이 설정 후 마찬가지로 Apply > OK 클릭

---

3. GNS

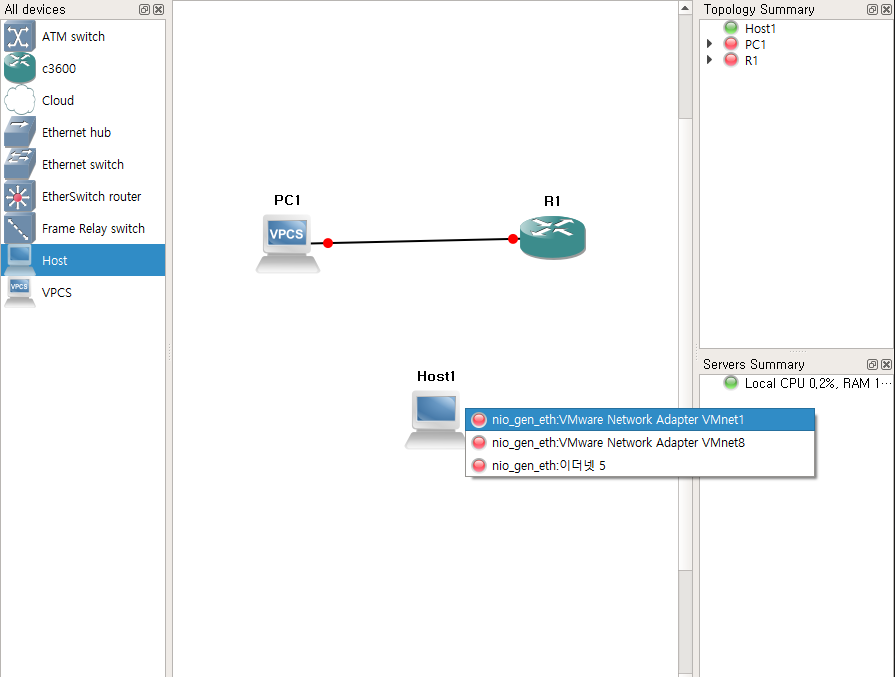

VMnet1로 라우터에 연결해준다.

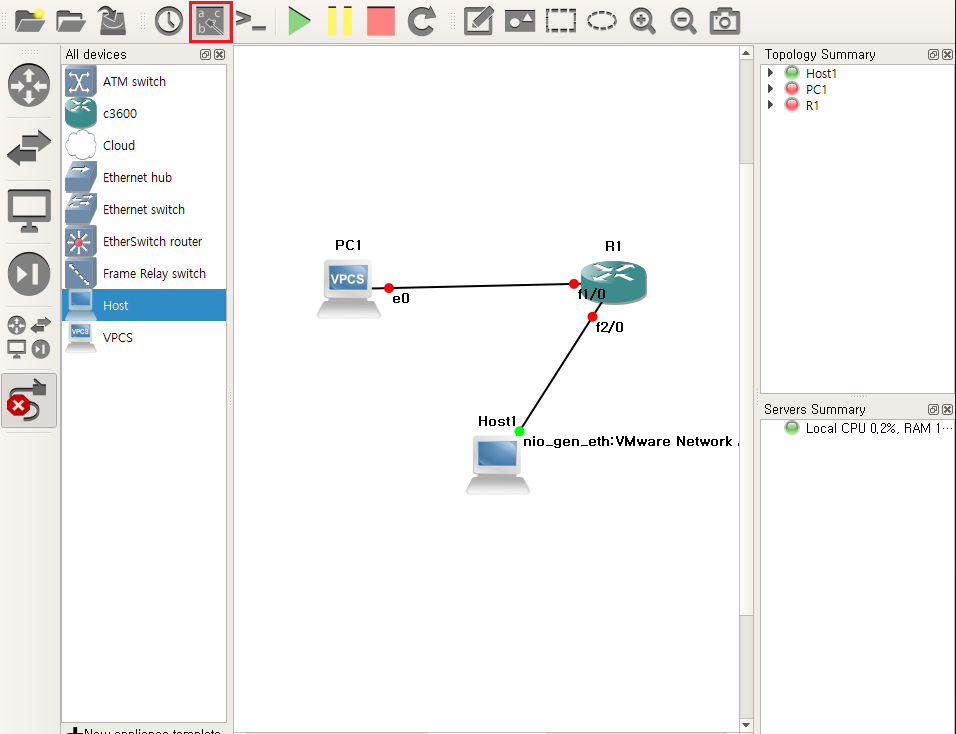

현재 연결중인 선을 볼 수 있음

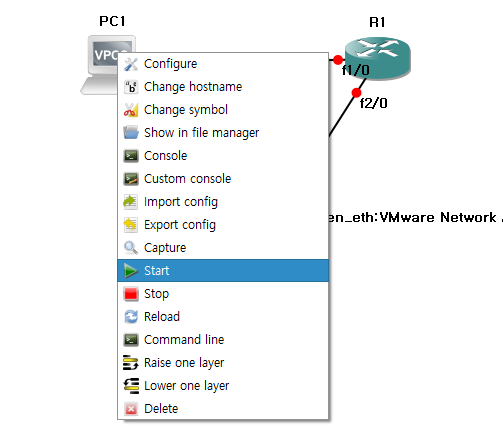

전원을 켜주고 더블클릭으로 열어준다.

창을 하나밖에 열 수 없다. 창이 하나인데 아무것도 없는 경우 Enter로 해결 가능하다

---

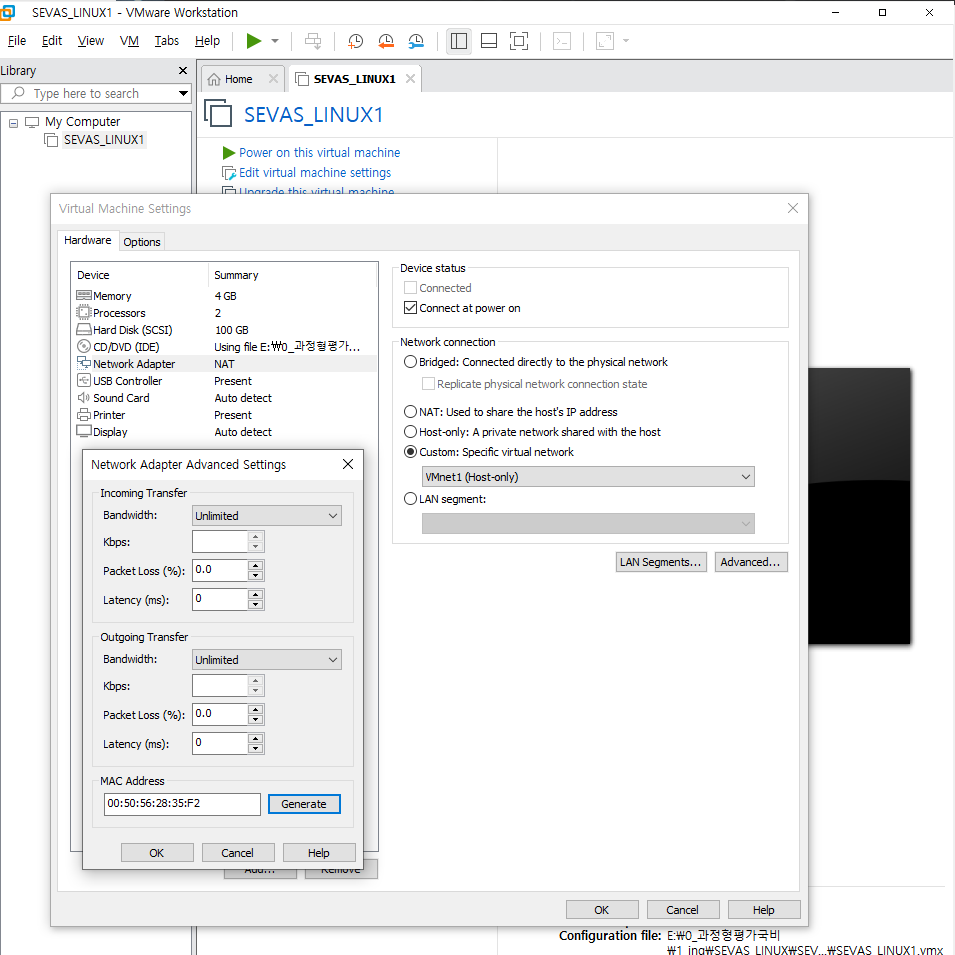

[ VMware 설정 변경 ]

MAC 주소가 상대방과 같으면 통신이 되지 않음

---

R1#conf t
R1(config)#int fa1/0
R1(config-if)#ip add 200.200.200.254 255.255.255.0
R1(config-if)#no sh
R1(config-if)#do ping 200.200.200.200

R1(config-if)#int fa2/0
R1(config-if)#ip add 192.168.100.254 255.255.255.0
R1(config-if)#no sh

---

# vi /etc/sysconfig/network-scripts/ifcfg-ens33

DEVICE=ens33
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.100.100
NETMASK=255.255.255.0
GATEWAY=192.168.100.254
DNS1=168.126.63.1

# service NetworkManager restart
# nmcli networking off
# nmcli networking on
# ping 200.200.200.200
# ping 192.168.100.254

---

Win + R

ncpa.cpl

IP 주소를 확인한다.

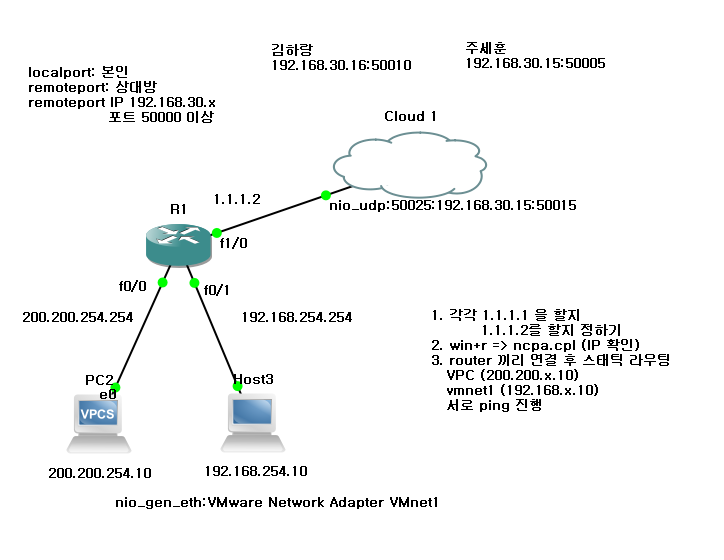

1. 상대방의 PC(1.1.1.1)로 보내지도록 만든다

R1# conf t
R1(config)#int fa0/0
R1(config)# ip add 200.200.254.254 255.255.255.0
R1(config)# no sh
R1(config)#

PC2> ping 200.200.254.10
PC의 IP를 설정한다.

PC> ping 1.1.1.2
라우터 너머로 ping을 보내서 확인해본다.



2. PC2와 VMware와 연결된 Host3에서도 ping이 되도록 한다.



[ VMware 설정 명령어 ]

# vi /etc/sysconfig/network-scripts/ifcfg-ens33

DEVICE=ens33
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.254.10
NETMASK=255.255.255.0
GATEWAY=192.168.254.254
DNS1=168.126.63.1

# service NetworkManager restart

# nmcli networking off
# nmcli networking on

# ifconfig
IP 주소가 변경이 되었는지 확인

# ping 200.200.254.10
Host3로 ping을 보내기
